YAW-20000F微機控制電液伺服長柱壓力試驗機
作者 Admin
瀏覽
發布時間 11/06/16

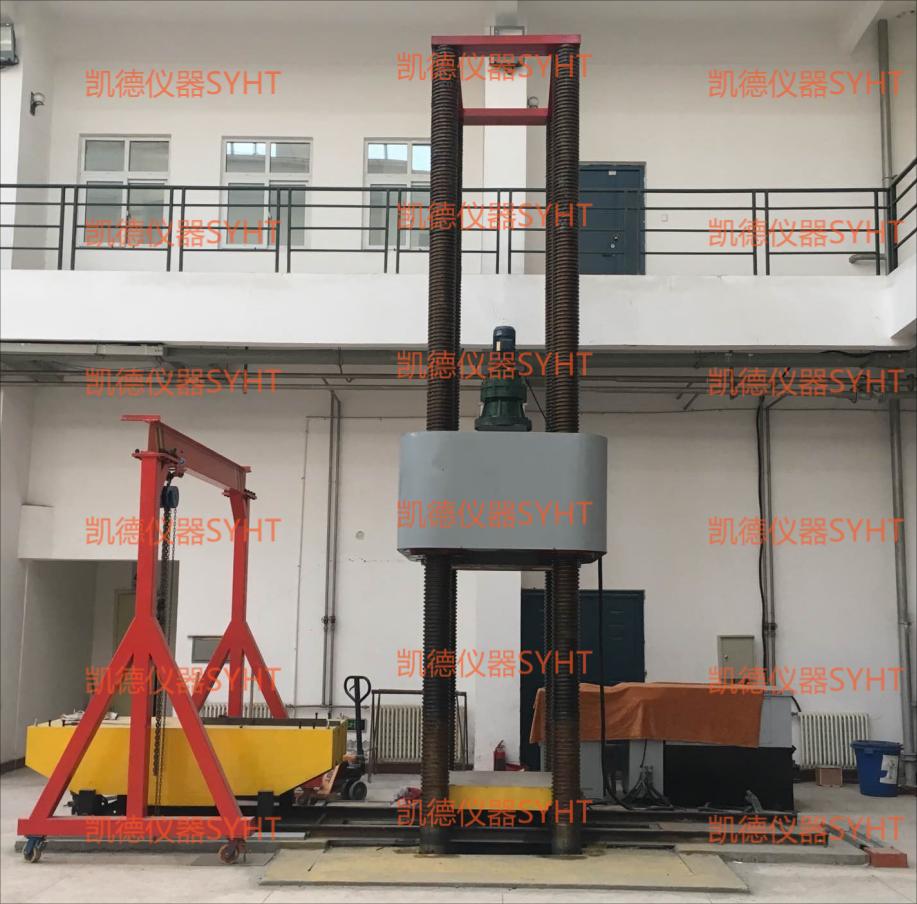

YAW-20000F型微機控制電液伺服長柱壓力試驗機
一、電液伺服長柱壓力試驗機概述
1. 微機控制電液伺服長柱壓力試驗機主要用于大型混凝土、超強混凝土、膠砂、巖石、管樁、建材等構件制品抗壓測試及研究。配置反彎梁，也可以用于混凝土梁或其它長構件的彎曲試驗。本機也可用于其他各種金屬、非金屬及復合材料構件制品抗壓及彎曲性能測試。本機也可進行液壓千斤頂檢測；增加試驗輔具，也可以用于金屬管、無縫鋼管、有色金屬管擴口試驗、卷邊試驗；
2. 主要結構特點：
1) 四立柱絲杠結構，液壓缸上置，大空間、高剛性、穩定性好。
2) 雙控雙向液壓油缸，快速試驗，快速返回。
3) 配帶大型彎曲支座，可用于長試樣的三點、四點彎曲試驗。
3. 性能特點
1) 試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。
2) 控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。
3) 過程再現和數據再分析、曲線放大、比較、遍歷。曲線可自由放大和縮小；滿度自調。
4) 靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并打印。
5) 油缸限位保護；液壓系統過載溢流保護；試驗力過載保護；過流、過壓保護；
6) 試樣破斷時安全保護；操作提示向?qū)ПＷo(hù)；試驗結束自動保護。
7) 自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。具有載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。
8) 伺服測控系統，實現等速率自動加載、恒試驗力保持、循環加載卸荷。自動、手動、定荷操作。
二、電液伺服長柱壓力試驗機主要技術參數
1. 最大試驗力：20000kN；（其他規格：5000kN，10000kN，30000kN，40000kN，50000kN可選）
2. 試驗力有效測量范圍：400kN～20000kN；
3. 測力方式：負荷傳感器測力；
4. 試驗力精度：≤±1%；
5. 試驗機最大空間：6000mm，無級調整；
6. 活塞行程：300mm；
7. 活塞最大移動速度：40mm/min；
8. 位移測量范圍：0～300mm；
9. 位移測量精度：±0.5%FS；
10. 最大彎曲力：10000kN；
11. 彎曲支座最大跨度：500-5000mm，無級調整；
12. 彎曲位移測量范圍：0-200mm；
13. 上壓板尺寸：1500mm×1200mm；
14. 下壓板（小車）尺寸：600mm×800mm；
15. 上、下壓盤表面硬度：（50～55）HRC；
16. 橫梁升降速度約：150mm/min；
17. 試件運輸和定位小車、軌道及附屬裝置1套；
|
