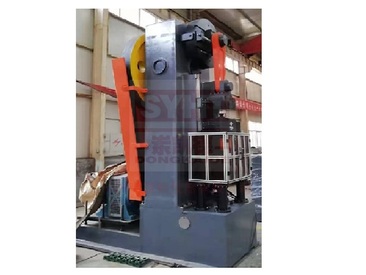

TPJ系列機械式圓彈簧疲勞試驗機
一、產品概述
1. TPJ系列機械式圓彈簧疲勞試驗機主要用于對各種火車機車螺旋彈簧的進行疲勞壽命試驗，更換試驗輔具，也可用于空氣彈簧及特殊試樣的疲勞試驗。有數顯與微機兩款。
2. TPJ系列機械式圓彈簧疲勞試驗機由驅動系統、傳動系統、計算機控制顯示等系統組成，適用于各種螺旋彈簧的疲勞性能試驗
3. 該試驗機由電磁調速系統控制電機運行，通過偏心裝置帶動連桿使往復壓板上升、下降，完成對彈簧的往復壓縮疲勞試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。
4. 整機具有結構合理、簡單可靠，試驗空間調整、試驗行程調整準確、方便；試件裝夾方便、可靠；整機運行平穩，易于保養、維護等特點。并且可以根據彈簧的技術要求，調整彈簧的振幅和頻率。
5. 該機通過單片機控制，實現試驗次數到達自動停機功能，該機集成度高，結構簡單，故障率低，性能穩定、可靠，操作簡單。廣泛應用于廠礦企業、科研院校等行業。
本機符合JB/T9397-2002拉壓疲勞試驗機技術條件、 GB/T2611-1992試驗機通用技術要求
二、主要技術參數
1. 最大工作負荷：50kN、100kN、200kN、300kN、500kN
2. 最大振幅：±50mm
3. 工作頻率范圍（通過變頻器連續可調）：1～4Hz
4. 螺旋彈簧最大直徑:300mm
5. 螺旋彈簧最大高度:500mm
6. 螺旋彈簧裝夾空間高度：300～500mm
7. 總裝機功率：22kW,45kW,75kW
|
